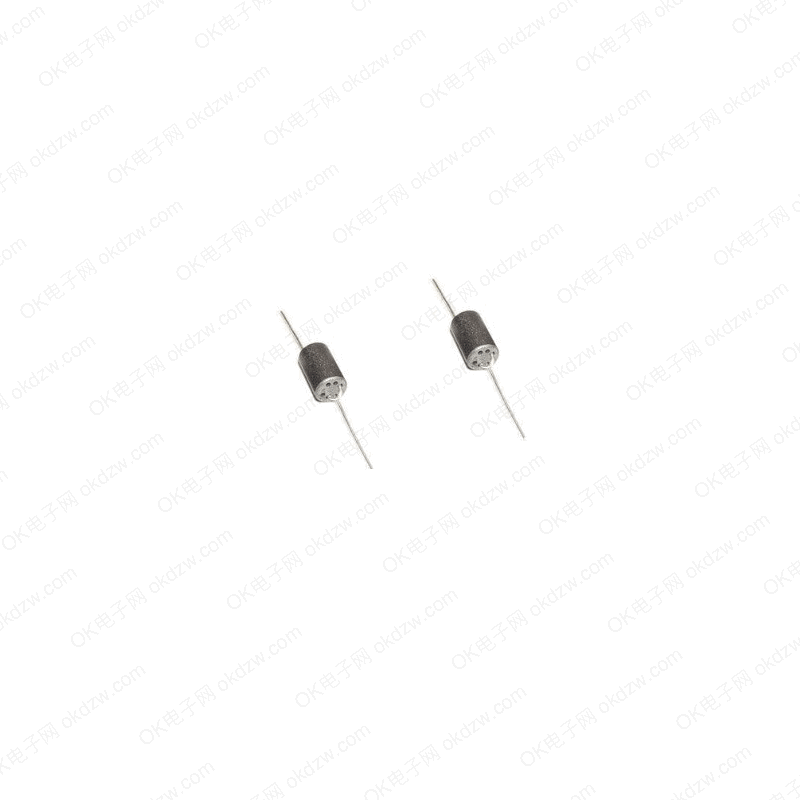

ML(美莱) 直插磁珠 六孔磁珠(滤波器) 六孔磁珠MLB6*10-2.5T(f) PN：MLB6*10 -2.5T

六孔磁珠(滤波器)

客户名称: 规格图 型号: 1.外形尺寸图(单位:mm)

MLB6*10 -2.5T

A

6.0±0.2

B

10.0±0.2

C

20±2

D

14max

2.材料表

3.作业工序

1)穿线 3)外观检查 根椐图纸的要求圈数。

部品名

使用材料

材料编号

CORE

JR6H

GM-JR6H-6*10

线材

Ф0.5mm(无铅镀锡铜包钢线穿 2.5TS)

MT2100602.5TS

2)剪脚 4)电气特性检查(参照下记电气特性) 根椐图线的尺寸要求。

4.电器特性

项目

规格(2.5TS)

测试条件

测试仪器

阻抗(Z)

600Ω MIN

100MHz

HP-4291B

电感量(L)

12±20%

1KHZ/0.25V
