充电，并且依然保留有输入电压接线焊点，可以非常方便的DIY
输入电压：5V
充电截止电压：4.2V ±1%
最大充电电流：1000mA
电池过放保护电压：2.5V
电池过流保护电流：3A
板子尺寸：2.6*1.7CM
可用于电压为3.6 3.7V等18650、聚合物等锂电池的充放电保护，
单个或者多个并联同样可以用。

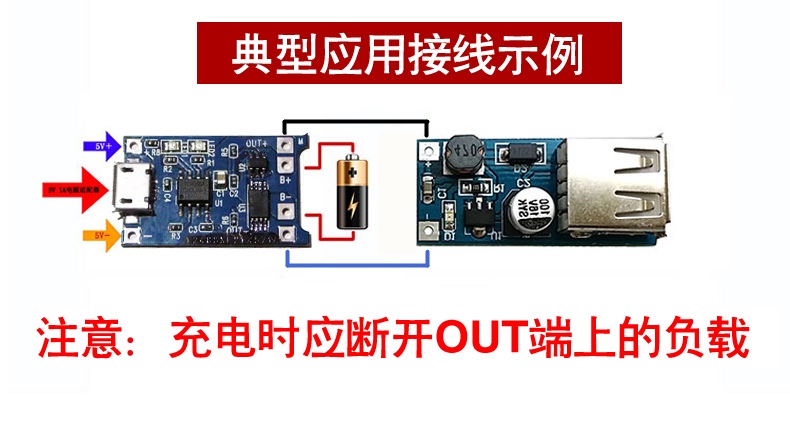

使用方法： 注意：第一次接入电池时，可能OUT+和OUT-之间无电压输出， 这时接入5V电压充一下电就可以激活保护电路了，电池从B+ B- 上短开再接上的话也需要充一下电以激活保护电路。当使用手机 充电器来做输入时注意充电器必须要能输出1A或以上的，不然可 能会不能正常充电 Micro USB母座及其旁边的+ - 焊盘为电源输入端，接入5V电压。 B+ 接锂电池的正极，B-接锂电池的负极。OUT+和OUT-接负载， 比如接移动升压板正负极或者是其它负载。 接好电池到B+ B-，插入手机充电器到USB母座，红灯亮为正在 充电，绿灯亮为充满。 |
电流调节
RPROG (k) | IBAT (mA) |
30 | 50 |
20 | 70 |
10 | 130 |
5 | 250 |
4 | 300 |
3 | 400 |
2 | 580 |
1.66 | 690 |
1.5 | 780 |
1.33 | 900 |
1.2 | 1000 |
模块应用范围
本模块用于单节锂电或者多节并联锂电充电，充电端口可以从USB取电。
使用说明/注意事项
1.测试电流的电流表只能串接在充电板的5V输入端。
2.充电电流最好是电池容量的0.37C，就是容量的0.37倍，比如1000mAH的电池充电电流400这样就够了。过大充电速度快效果就差，冲完了电池电压掉的就多！
3.充电连接导线不能过细过长。这样连接电阻大。太细的话冲完了电池电压掉的就多。
4.与电池连接最好接触良好。不然冲完了电池电压掉的就多。
5.如果5V的输入电压偏高，比如5.2甚至5.5，会造成充电电流不足1000mA，这是正常的。电压高了芯片发热会自动减小充电电流，不至芯片烧毁。芯片在工作中60度左右发热是正常的。毕竟充电电流大。
6.输入反接对芯片没有影响，但是输出（电池端）反接会烧坏芯片，请买家注意。
