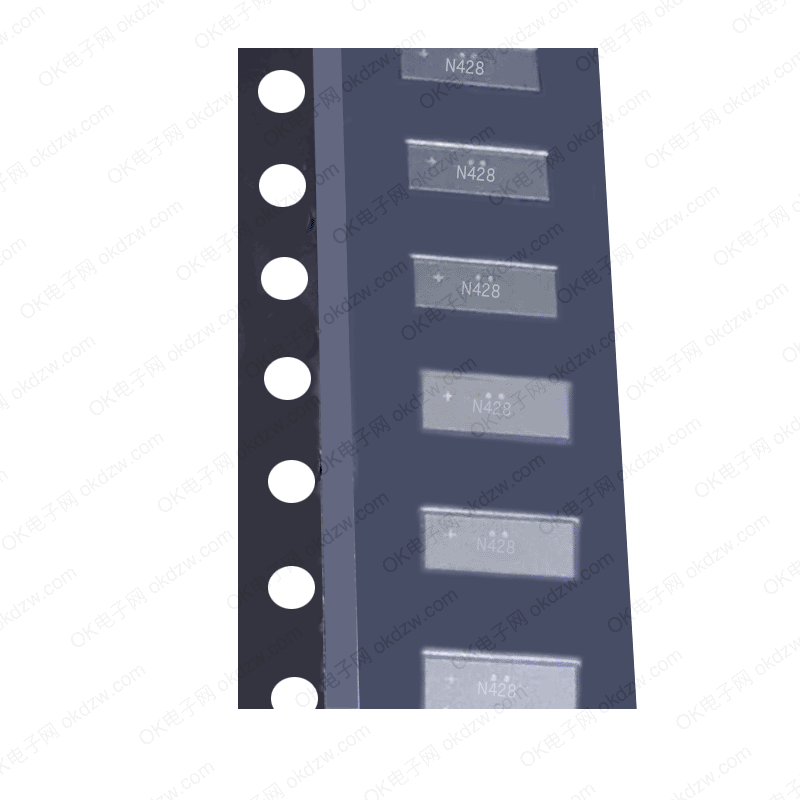

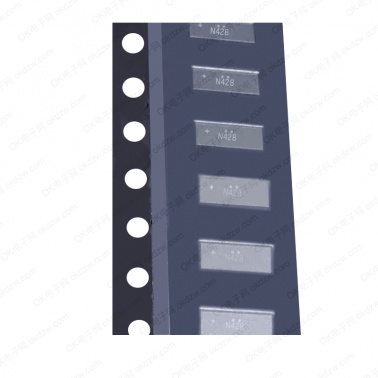

ON(安森美) 贴片滤波器 ESD保护 LCD 相机EMI 滤波器阵列 CM1442-08CP EMI網路濾波器陣列 封装尺寸：0.40mm PN:CM1442-08CP

特征

•具有集成的ESD保护的六和八通道EMI滤波

•0.4mm间距，15凸块，2.360mm x 1.053mm占板面积的芯片级封装（CM1442-06）

•0.4mm间距，20焊球，3.160mm x 1.053mm占地面积的芯片级封装（CM1442-08）

•电容-电阻-电容器（C-R-C）网络中的Pi型EMI滤波器

•每个通道具有±15kV ESD保护（IEC 61000-4-2级别4，接触放电）

•每个通道（HBM）具有±30kV ESD保护

•1 GHz时衰减大于30dB（典型值）

•芯片级封装功能极低

引线电感可实现最佳滤波器和ESD

表现

•OptiGuardTM涂层可在以下位置提高可靠性

部件

•提供无铅版本

应用领域

•手机中的LCD和相机数据线

•手机，笔记本电脑的I / O端口保护

电脑，PDA等

•对手机，PDA或

CM1442是具有ESD保护功能的pi型EMI滤波器阵列系列，它以芯片级封装外形尺寸（间距为0.40mm）集成了六个和八个滤波器（C-R-C）。 CM1442的每个通道的分量值为15pF-100Ω-15pF。 CM1442的截止频率为120MHz，可用于数据速率高达48Mbps的应用中。这些器件的每个引脚上都包括雪崩型ESD二极管，为可能遭受静电放电（ESD）的敏感电子组件提供了非常高的保护水平。 ESD保护二极管可安全地消除±15kV的ESD冲击，远远超过了IEC61000-4-2国际标准的最大要求。使用针对人体模型（HBM）ESD的MIL-STD-883（方法3015）规范，可保护引脚免受超过±30kV的接触放电的影响。

由于其小巧的封装形式和易于使用的引脚分配，该设备特别适合于便携式电子设备（例如，无线手机，PDA，笔记本电脑）。特别是，CM1442非常适合EMI过滤和保护手机中I / O数据端口，LCD显示屏和摄像头接口的数据和控制线。

CM1442集成了OptiGuardTM，从而提高了组装时的可靠性。 CM1442采用节省空间的薄型芯片级封装，并可选配无铅表面处理。与具有0.50mm间距和0.30mm CSP焊球的竞争CSP器件相比，它采用0.40mm间距和0.25mm CSP焊球制造，可节省多达28％的电路板空间。

笔记本电脑。

•无线手机

•手持式PC / PDA

•LCD和摄像头模块
